Moinho Misturador MM 500 control

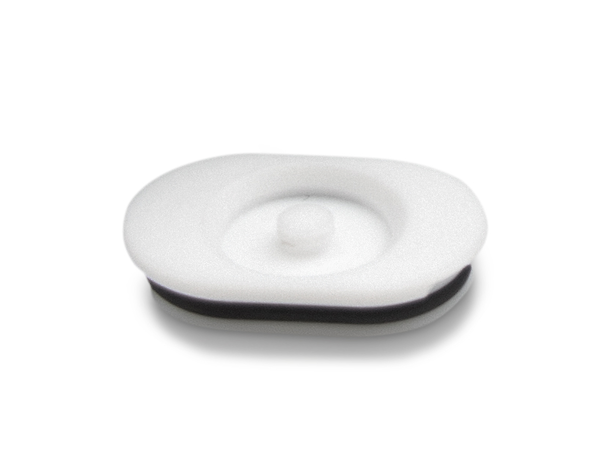

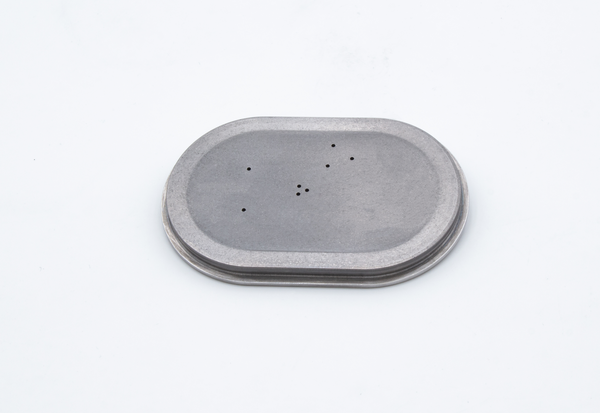

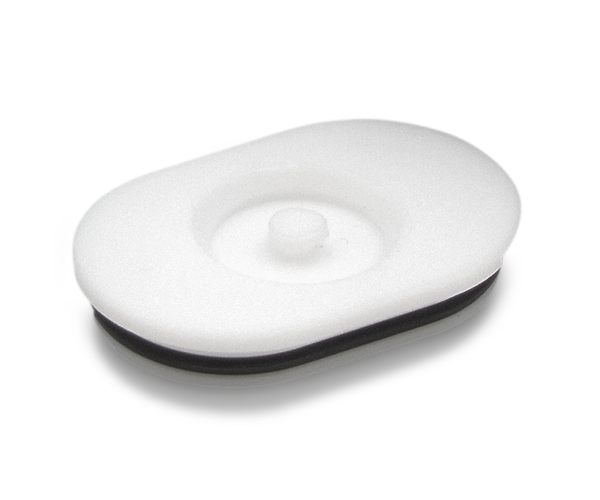

Os frascos de moagem de rosca do MM 500 são estanques à pressão de até 5 bar e adequados para moagem a seco, úmida e criogênica. Graças ao fechamento de segurança integrado, eles envolvem com segurança a atmosfera inerte, por exemplo, após a troca do ar na jarra com gás inerte através de uma tampa de aeração. A geometria especial dos frascos facilita muito o preenchimento dos frascos com material de amostra.

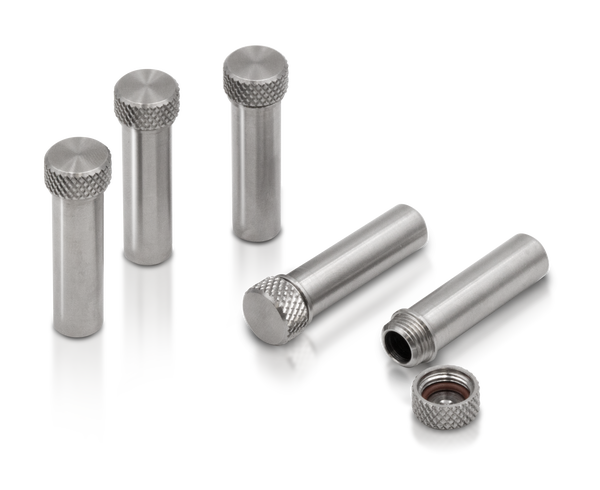

Sempre selecione um tamanho de jarro de moagem adequado para o volume da amostra (aproximadamente 30% do jarro é preenchido com material de amostra). Os frascos de moagem são fornecidos em tamanhos que variam de 1,5 ml a 50 ml (nem todos os tamanhos disponíveis em todos os materiais).

O documento “Carga de esferas de jarra de moagem” na seção Downloads fornece detalhes sobre volumes utilizáveis, tamanhos máximos de alimentação e preenchimento correto dos frascos com esferas de moagem para moagem a seco e a úmido, bem como interrupção de célula.

Para processos de moagem eficientes e livres de contaminação, os frascos estão disponíveis em 4 materiais diferentes (sem abrasão indesejada).

A entrada de energia aumenta com a densidade de um material. Para pulverizar amostras moles, devem ser utilizados materiais com densidade baixa a média, enquanto que para amostras duras é melhor usar materiais de alta densidade.


Materiais disponíveis:

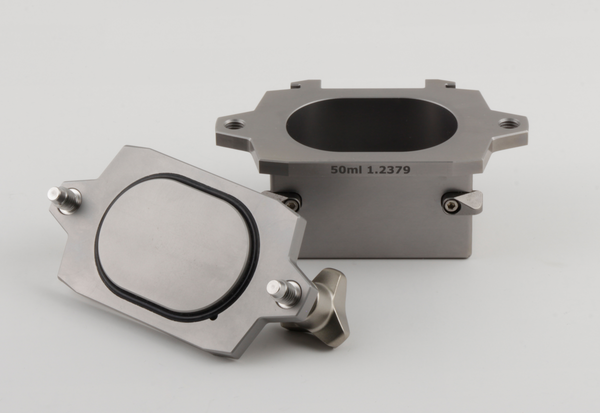

• Aço temperado (densidade 7,8 g / cm3; dureza ≤ 235 HB, resistência média à abrasão)
  normalmente usado para pulverizar amostras médias a duras e quebradiças.

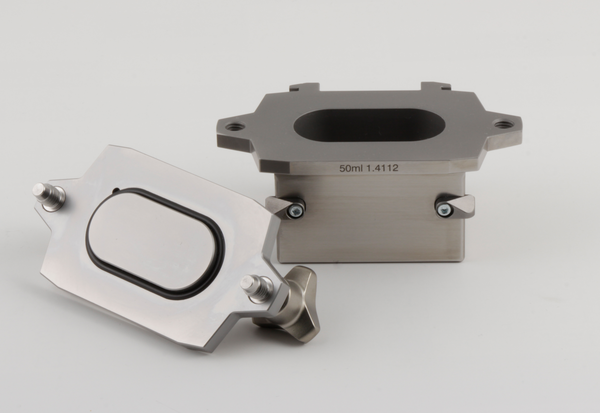

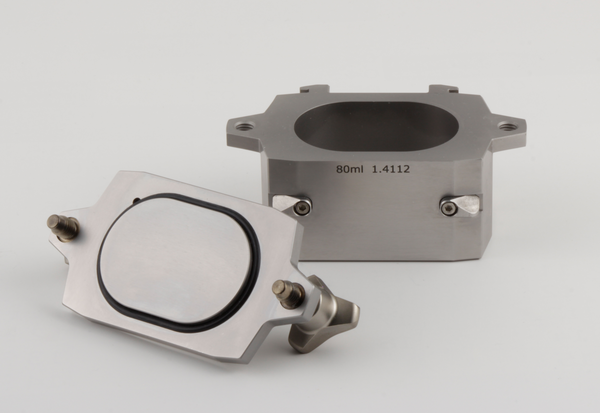

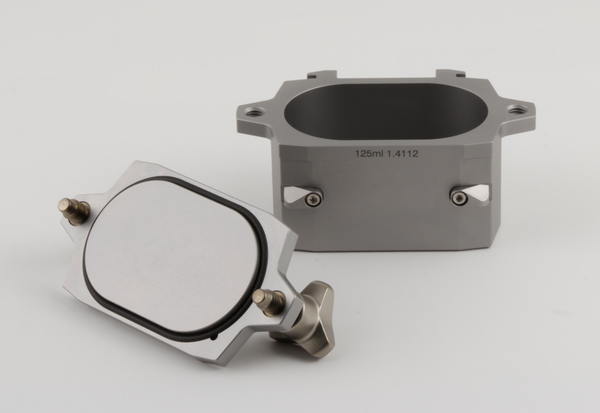

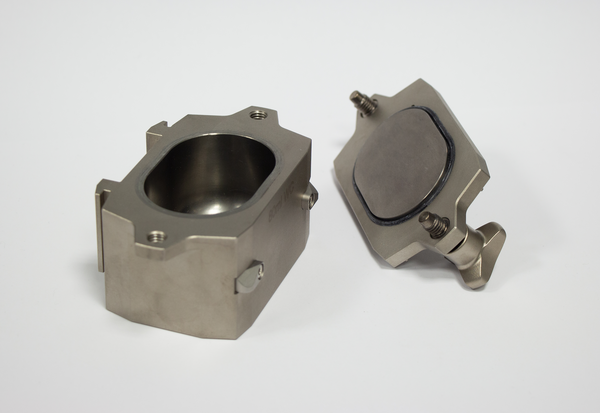

• Aço inoxidável (densidade 7,7 g / cm3; dureza ≤ 245 HB, resistência média à abrasão)
  normalmente usado para pulverizar amostras médias a duras e quebradiças.

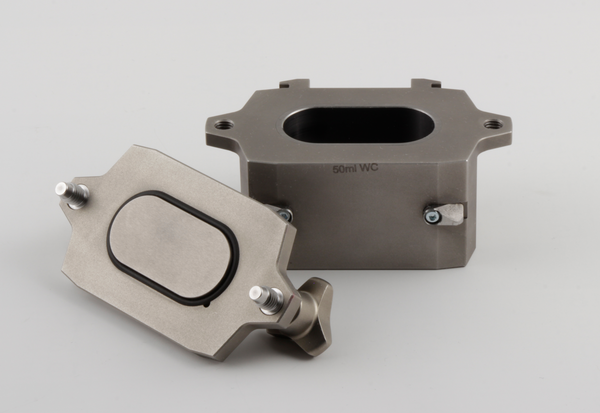

• Carbeto de tungstênio (densidade 14,8 g / cm3; dureza 93,6 HRA; alta resistência à abrasão)
  usado para moer materiais de amostra muito duros e quebradiços. Ao usar o carboneto de tungstênio, a contaminação da amostra com ferro é evitada.

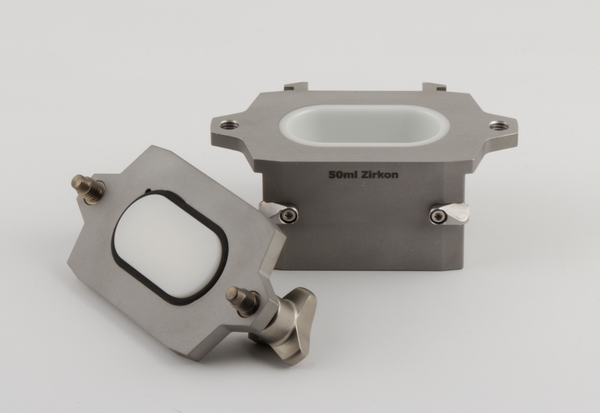

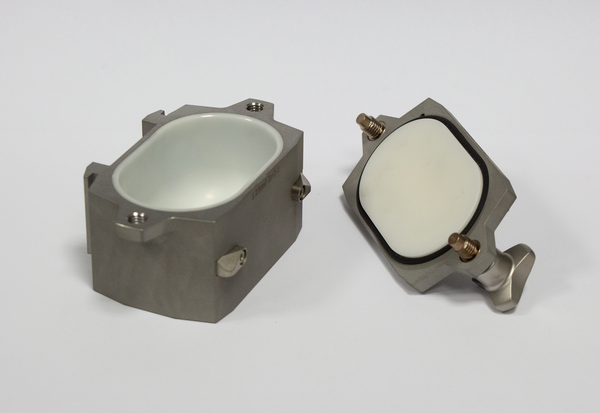

• Óxido de Zircônia (densidade 6,05 g / cm3; dureza 1250 HV, alta resistência à abrasão) material cerâmico adequado para pulverizar amostras fibrosas e médias a duras. É normalmente usado para processos ou aplicações de moagem sem metais pesados ​​que visam tamanhos de partículas ultrafinos.

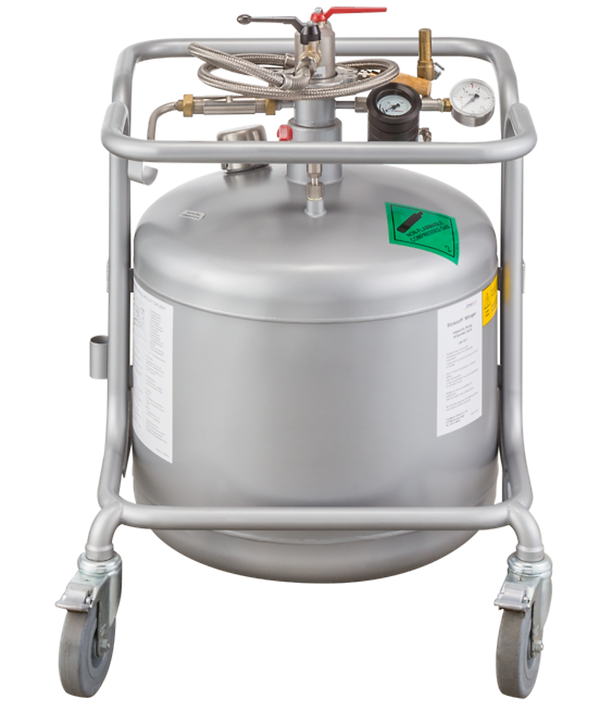

Para moagem a frio (moagem criogênica), recomendamos o uso do Cryo kit, que consiste em dois recipientes auxiliares de transporte, um recipiente isolado (6 litros) e um par de óculos de proteção.

Utilize apenas frascos de moagem de aço endurecido ou inoxidável para moagem criogênica. Ao usar frascos feitos de outros materiais, a tensão interna pode se acumular e causar danos ao frasco sob variações extremas de temperatura.

Atenção:

Primeiro, o jarro de moagem é preenchido com a amostra e bola(s), depois a tampa é parafusada com força e o jarro é imerso no recipiente cheio de nitrogênio líquido. Após alguns minutos (o nitrogênio líquido não deve mais "ferver"), a amostra foi indiretamente fragilizada dentro do frasco, que agora pode ser removida com a ajuda do auxiliar de transporte e presa no moinho (aqui, o auxiliar de transporte é removido). Por favor, nunca coloque nitrogênio líquido dentro do jarro de moagem, pois evapora e causa uma pressão excessiva considerável dentro da jarra.
